液壓型Z3050搖臂鉆床系統調試圖
液壓系統是液壓型
Z3050搖臂鉆床的一個重要組成部分，當搖臂鉆床液壓系統安裝之后，需要設備操作人員對液壓系統進行整體調試。下面，就液壓型Z3050搖臂鉆的液壓系統調試工作進行分析：

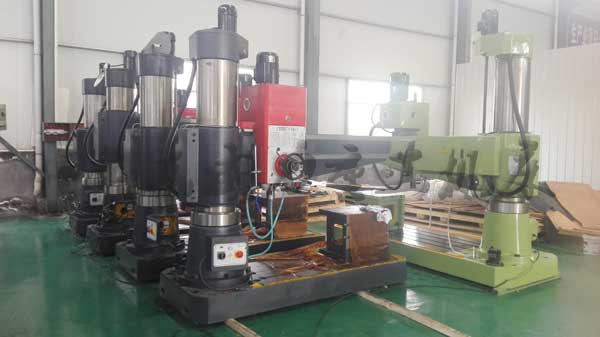

Z3050液壓搖臂鉆床
液壓型Z3050搖臂鉆床液壓原理圖
1.首先需要對液壓系統的標準化進行檢查，往郵箱中加入標準的介質。加入介質之前一定要對介質進行過濾操作，直到精度達到要求為宜。
2.檢查搖臂鉆床液壓系統的各部件是否結構完整，安裝無誤。
3.向液壓系統油箱內加入液壓油，當液壓泵內充滿液壓油后，轉動連軸，發現液壓泵出油口部件氣泡便可。附帶泄油口的泵，需要向泵殼體內灌滿油液。
4.調試液壓閥的調節螺釘，使得調節壓力值能維持空轉便可。調整好執行機構的極限位置，并維持無負載狀態。
5.將電源、電動液壓泵電機啟動，檢查電源連接線是否正確。檢查空運轉是否正常，按照液壓搖臂鉆說明書中的固定進行空運轉操作。
6.在空運轉正常的情況下，進行壓力調試。加載可以利用執行機構移到終點位置，也可以通過節流閥加載，使得系統建立壓力。
7.壓力試驗過程中出現的故障應該及時排除。并且故障排除需要在泄壓后操作。
8.液壓搖臂鉆液壓系統的調試過程需要做詳細記錄，整理之后納入設備維修檔案。
