鉆床夾具的使用說明
使用時先將夾具體裝夾在搖臂鉆床工作臺上，夾具體底面的一對定位鍵可使整個夾具在機床工作臺上有一正確的安裝位置，然后用四爪卡盤夾緊，以利于銑削加工。
安裝工件時，松開輔助支承上的壓緊螺釘，松開壓板上的螺母將壓板取下，然后將工件裝上，放上壓板，擰緊螺母對軸箱體上下兩處進行夾緊。當完成夾緊后，調節(jié)輔助支承，來增加工件剛度，減小切削變形。

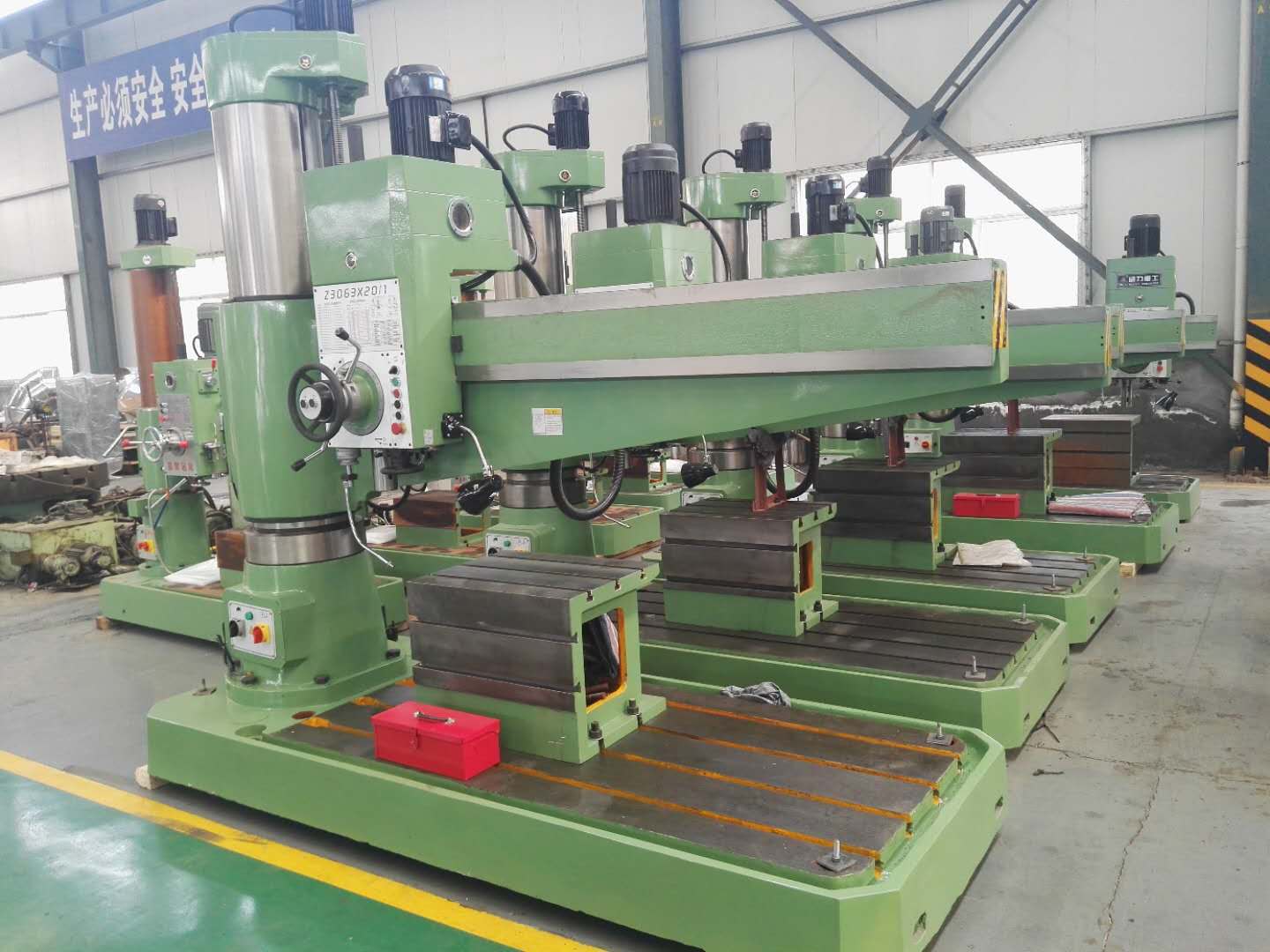

Z3063搖臂鉆床車間實物圖
在對工件進行裝夾時，由于底面的定位塊是對稱設計的，工件重量比較大，所以裝夾工件時可以正裝，也可以反裝，這就大大節(jié)省了裝夾工件所用時間，為工件的裝夾帶來方便，提高了生產效率。

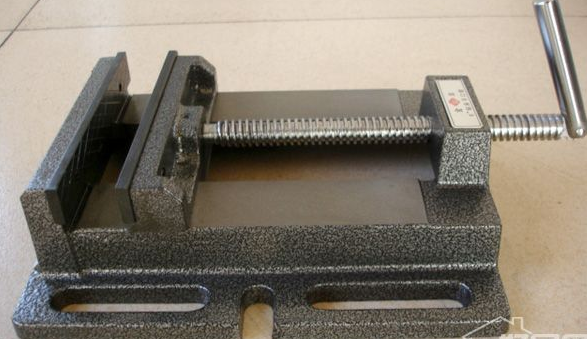

鉆床夾具
鉆床夾具的相關內容就介紹到這了，大家如果有興趣可在實際操作中動手自行設計一套適合的夾具。普通麻花鉆軸向尺寸大，結構剛性差，加上鉆芯結構所形成的橫刃，破壞定心，使鉆尖運動不穩(wěn)，往往在起鉆過程中造成較大的孔位誤差。在單件、小批量生產中，往往要靠操作工在起鉆過程中不斷地進行人工校正控制孔位精度，而在大批量高效生產中，則需依靠刀刃結構的改進和夾具對刀具的嚴格引導解決。
