液壓搖臂鉆床電路系統是如何控制鉆攻工藝的？
液壓搖臂鉆床電路系統對工藝流程控制主要有運行前的準備工作、主電機的旋轉操作、搖臂升降、立柱及主軸箱的松開、夾緊、急停保護、冷卻泵電機的停止、啟動這幾個方面。下面就對上述步驟進行詳細分析：

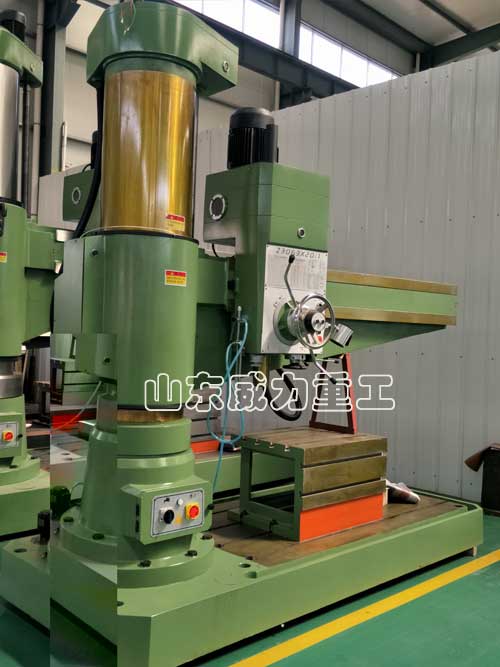

z3063液壓搖臂鉆床
1.液壓搖臂運行前的準備工作
先打開液壓搖臂鉆床的開關閉合按鈕，對設備其他電氣開關、按鈕如斷路器及單極斷路器進行查看是否處于閉合狀態。該步驟是為檢查電路是否通路做準備。一切檢查工作就緒將電器系統上鎖。
2.液壓搖臂鉆主電機的旋轉操作
按下電機啟動按鈕，交流接觸器自行鎖定，液壓搖臂鉆床電機旋轉，按下停止按鈕，交流接觸器釋放，設備電機停止旋轉。為了防止設備電機過度操作，電路中使用繼電器進行保護，調整值根據電路主電機的額定電流值進行調整。
3.液壓搖臂鉆搖臂升降
按下電機啟動上升按鈕，電路繼電器吸合，液壓泵電機選裝，供應高壓有經過閥門進行油缸，推動活塞運行，同時活塞桿通過彈簧片壓住行程開關，交流觸電器釋放。升降電機旋轉帶動搖臂上升或下降。
4.液壓搖臂鉆立柱及主軸箱的松開、夾緊
液壓搖臂鉆床立柱和主軸箱的運行受設備電路系統控制，通過相應的調整開關進行操作控制。
5.液壓搖臂鉆急停保護
按下啟動按鈕(帶有自鎖裝置)，設備進入急停狀態，如果需要回復正常狀態，將該啟動按鈕旋轉一定角度即可、
6.液壓搖臂鉆冷卻泵電機的停止、啟動
液壓搖臂鉆床主軸電機旋轉、組合開關自動接通或冷卻泵電源的關閉。
