萬向搖臂鉆床主軸寸動不停？

　　萬向搖臂鉆床主軸寸動不停？



　　萬向搖臂鉆床主軸寸動就是類似于手動。按下主軸寸動按鈕，主軸旋轉，松開寸動按鈕，主軸停止。萬向搖臂鉆床鉆孔時，有時候要求主軸寸動，寸動就是比點動更慢，主軸可以寸動1/4轉，方便找到鉆孔中心點。如果機床出現主軸正向寸動時不能停止，一直轉，只有按下反轉寸動按鈕或按總停按鈕，主軸才能停止，則萬向搖臂鉆床無法正常使用。

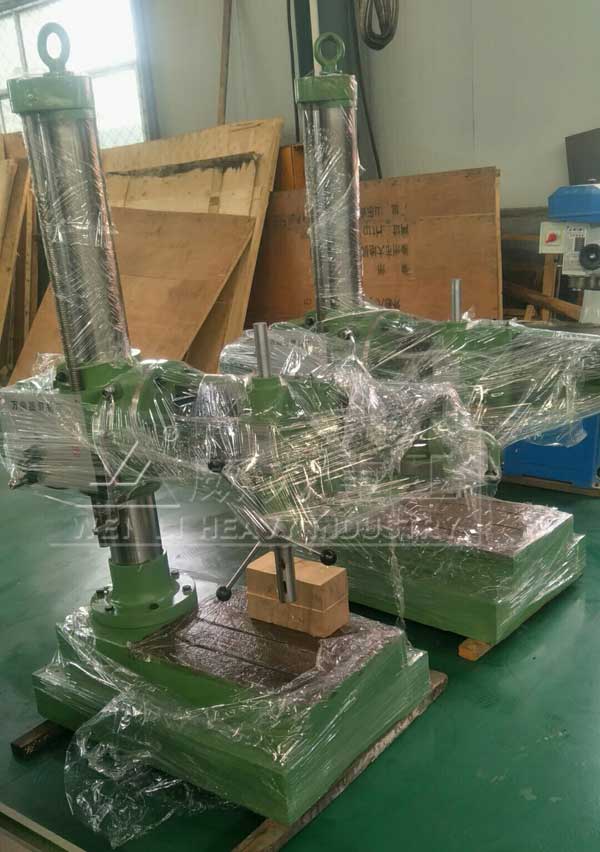

萬向搖臂鉆床車間現貨

　　萬向搖臂鉆床寸動液壓原理：啟動主電機后，將操作箱上扳把開關打到微動位置，按下主軸正轉（或反轉）寸動按鈕，接通電磁鐵YA1（或YA2）動作，帶動三位四實現主軸的正反向旋轉，但電磁鐵YA1（或YA2）不能自鎖，手松開按鈕，主軸自動停止旋轉。按寸動時間長短，決定主軸萬向搖臂鉆床部分電氣原理圖從電氣回路查找故障（圖3），檢查寸動按鈕、電磁鐵YA1、YA2及其連接線，未發現問題，同時電磁鐵YA1、YA2動作順序無誤。



　　從油路閥件查找故障，檢查油泵油壓MPa，同時主軸反向寸動正常，說明油路中油壓正常。主軸正反向寸動時，檢查上下油腔及離合器撥叉，都有動作，且動作順序正常，未發現問題。檢查清洗或更換新的三位四通電磁閥1C，主軸正向寸動仍然不能停止。同時檢查中發現主軸無法變擋，主軸共有16位，轉速范圍12.5～1000r/min。查離合器、上下摩擦片及增加上摩擦片數，均未解決主軸向寸動不停故障。



　　通過分析機械、液壓油路：主軸正向寸動時主軸旋轉，說明第軸上摩擦片受力。因此懷疑第軸撥叉不在中間位置，決定拆解第軸。在拆解中發現第軸中間有一銷軸，規格Φ1070mm，已經折斷。此銷軸損壞后藏在撥叉內部，外觀檢查不易被發現，所以撥叉未在第軸中間位置。此銷軸是起到定位和推動上下油缸活塞作用。重新更換一根材質是40Cr同型號銷軸后，主軸寸動不停故障排除。
